סינר חסין אש לבלימת קפיצת להבות בקירות מסך
מהו הסינר?
הסינר הוא אלמנט עמיד אש, שתפקידו למנוע את תופעת Frog Leaping – קפיצת להבות בין קומות במקרה של שרפה, לאחר שקיר המסך נפרץ עקב חום גבוה. התקנת סינר חסין אש מונעת את התפשטות האש לקומות שמעל ואת הסכנה להצתת הבניין כולו.
דרישות תקן ורגולציה
הסינר חייב לעמוד בדרישות תקן ישראלי 931 חלק 1, עם עמידות של לפחות 90 דקות בפרמטר ההשלמות (Integrity), כפי שנבדק בתנור של מכון התקנים הישראלי.
הצורך בסינר חסין אש מעוגן בתקנות התכנון והבניה תחת הסעיף "אלמנט ההפרדה האנכי", ומגובה בהנחיות מקצועיות של נציבות כבאות והצלה במסגרת הוועדה להטמעת התקנות.

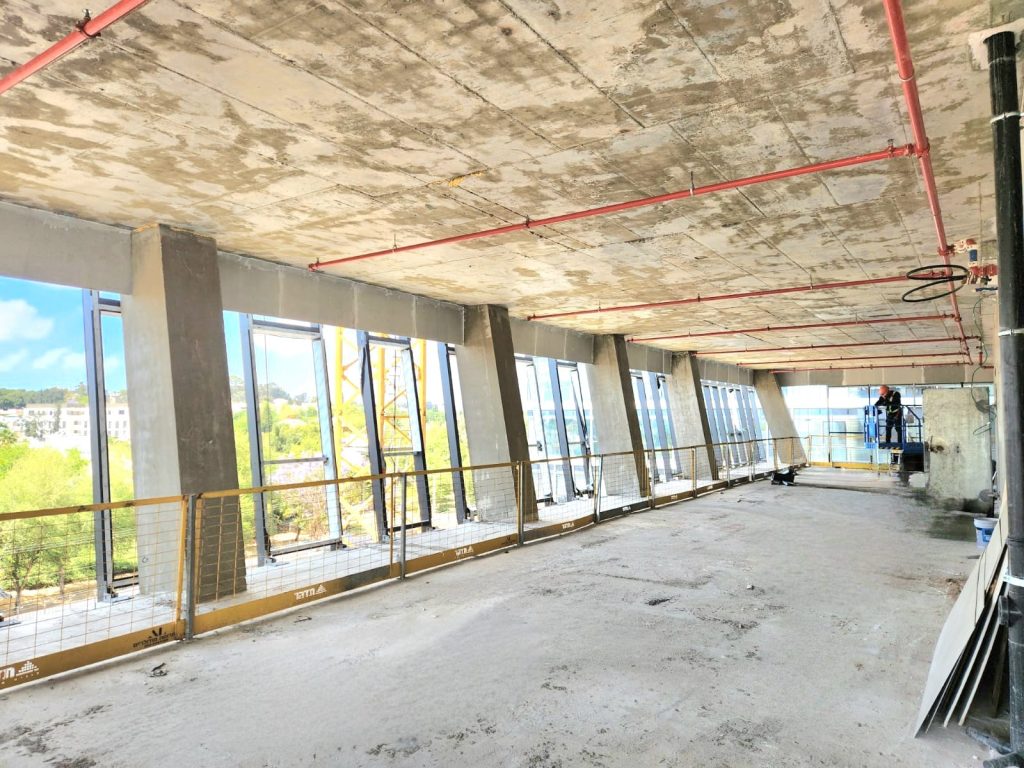

- גובה מינימלי: 900 מ"מ (90 ס"מ)
- מיקום: בין קצה תקרת הבטון לבין קיר המסך, או על קורת הפלדה שבין קצה המבנה לקיר המסך, בהתאם לאופי הבנייה
פתרונות סינר חסין אש מבית פרומיגון
פרומיגון מציעה מגוון פתרונות לבניית סינרים חסיני אש, בהתאם לדרישות תכנוניות, אדריכליות וביצועיות:

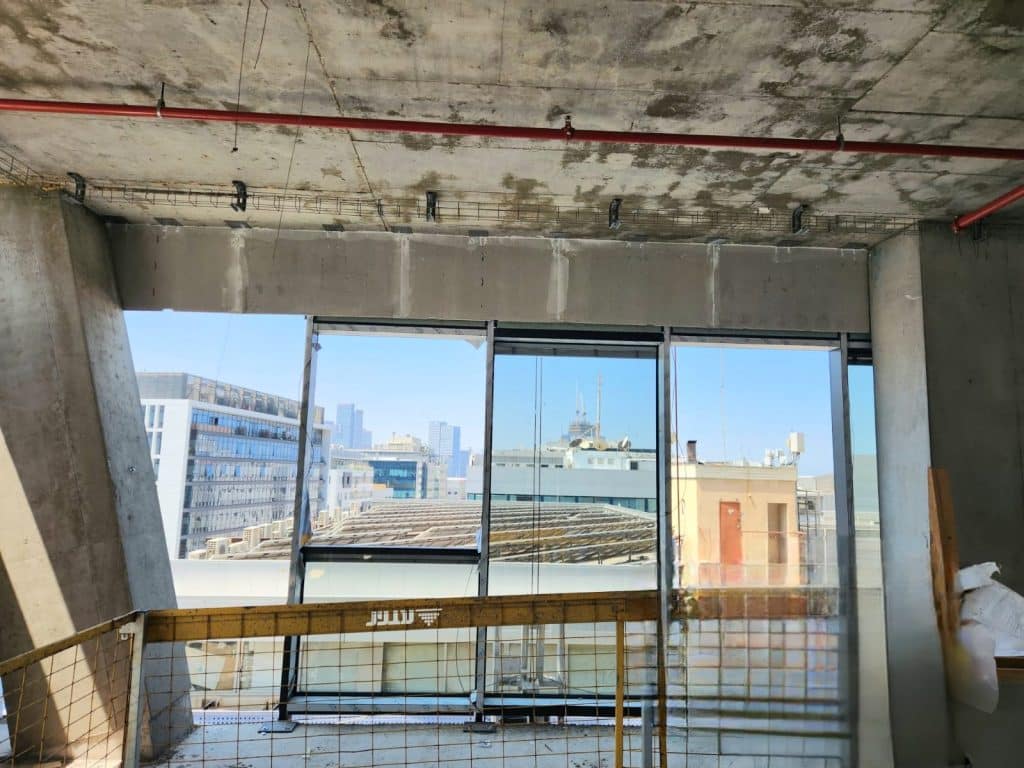

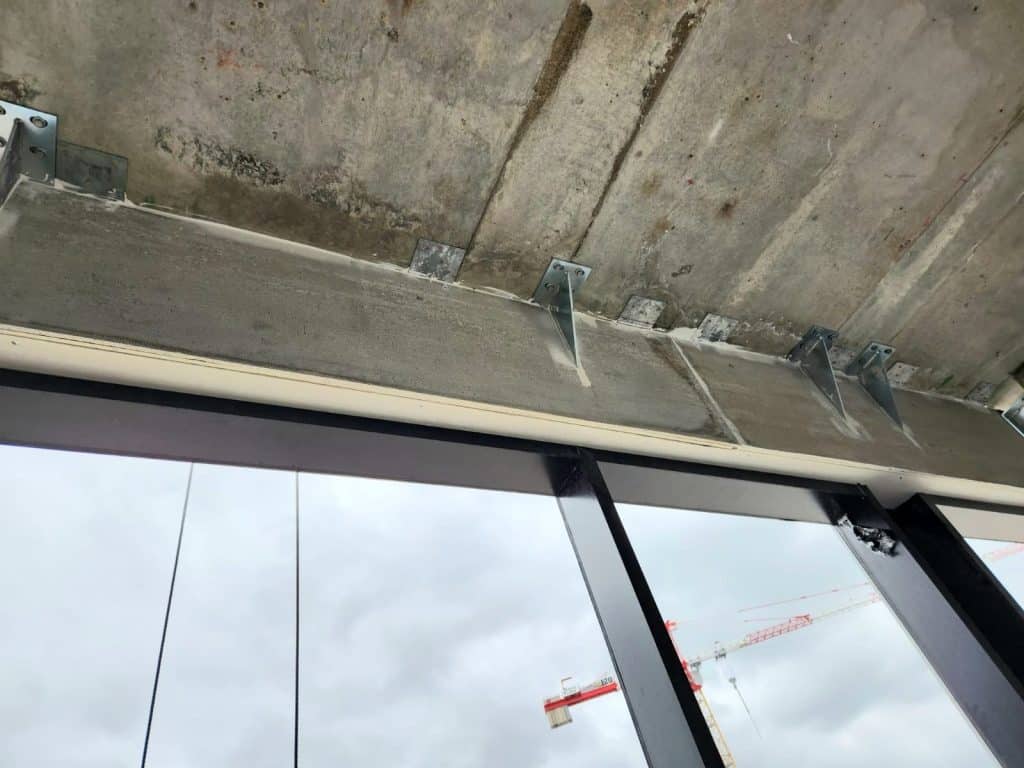

- סינר אש יורד מתקרת הבטון עם זווית לא רציפה ולוח בודד
- סינר אש יורד מתקרת הבטון עם קופסה צרה ודקורטיבית

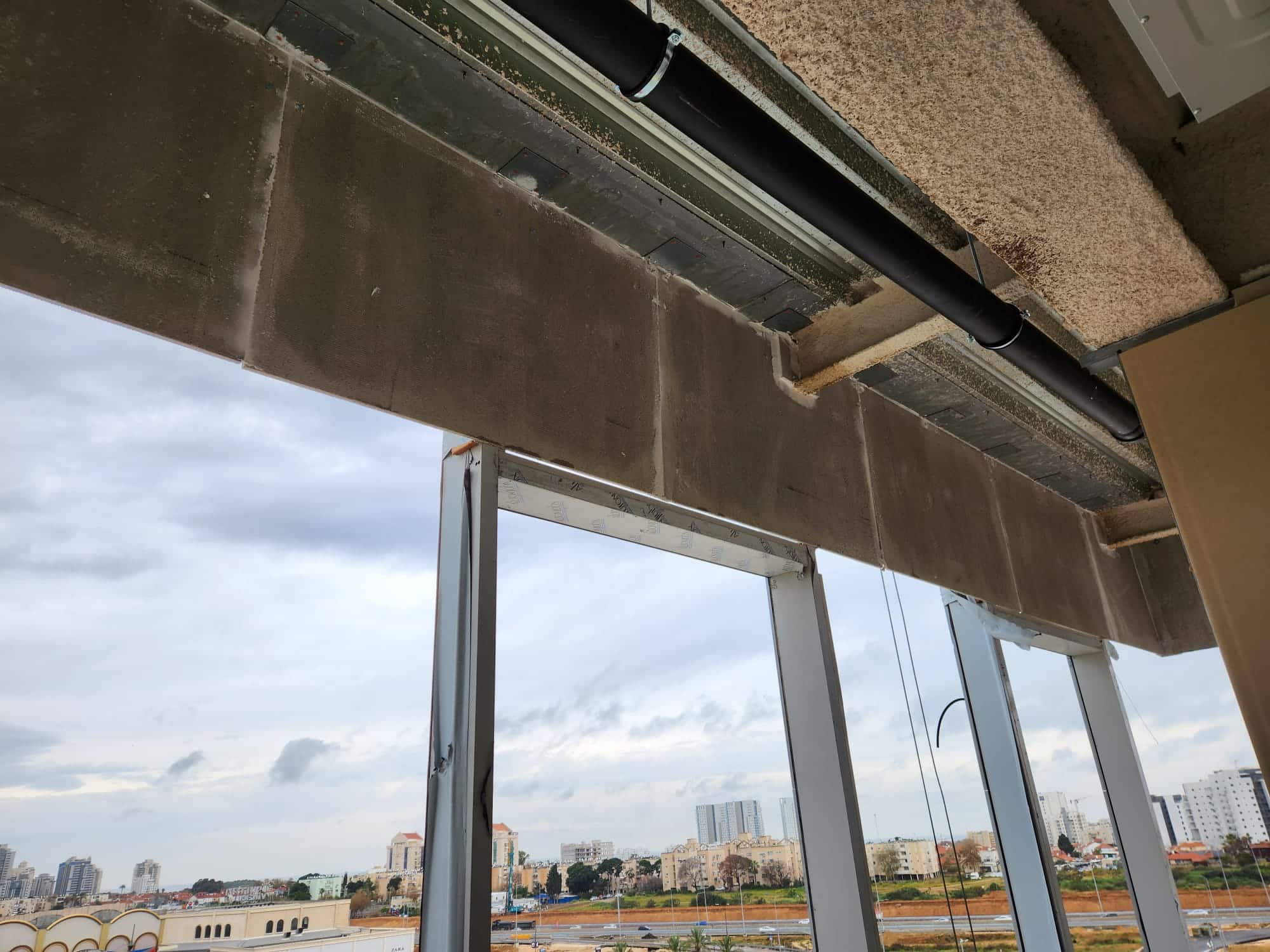

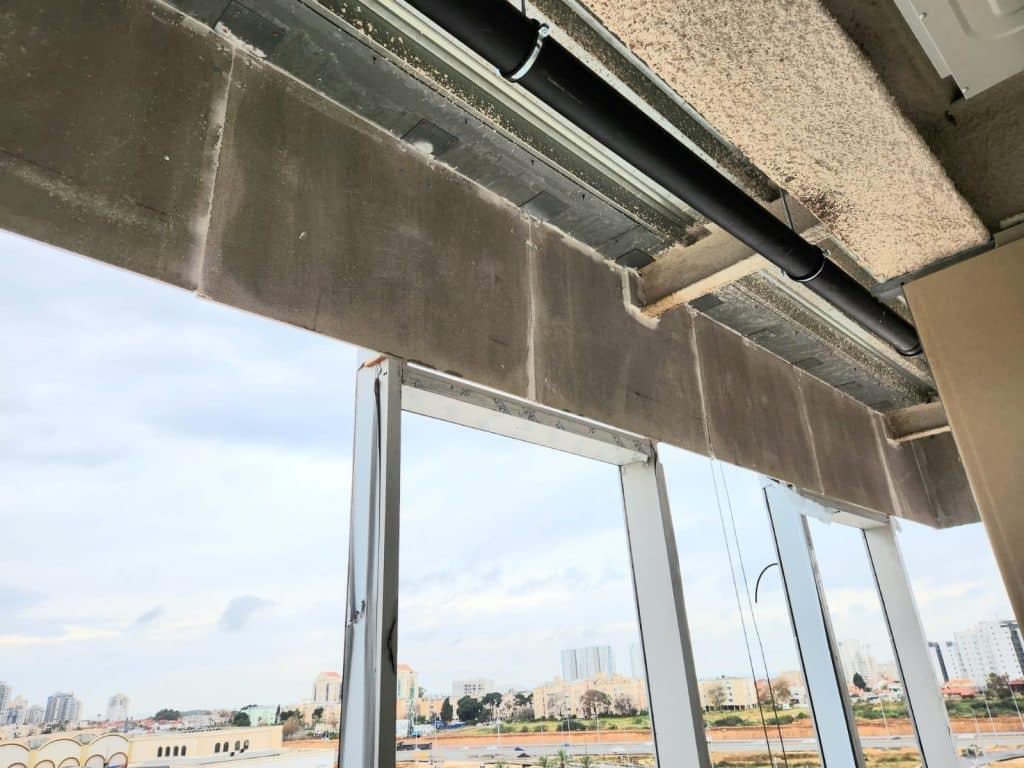

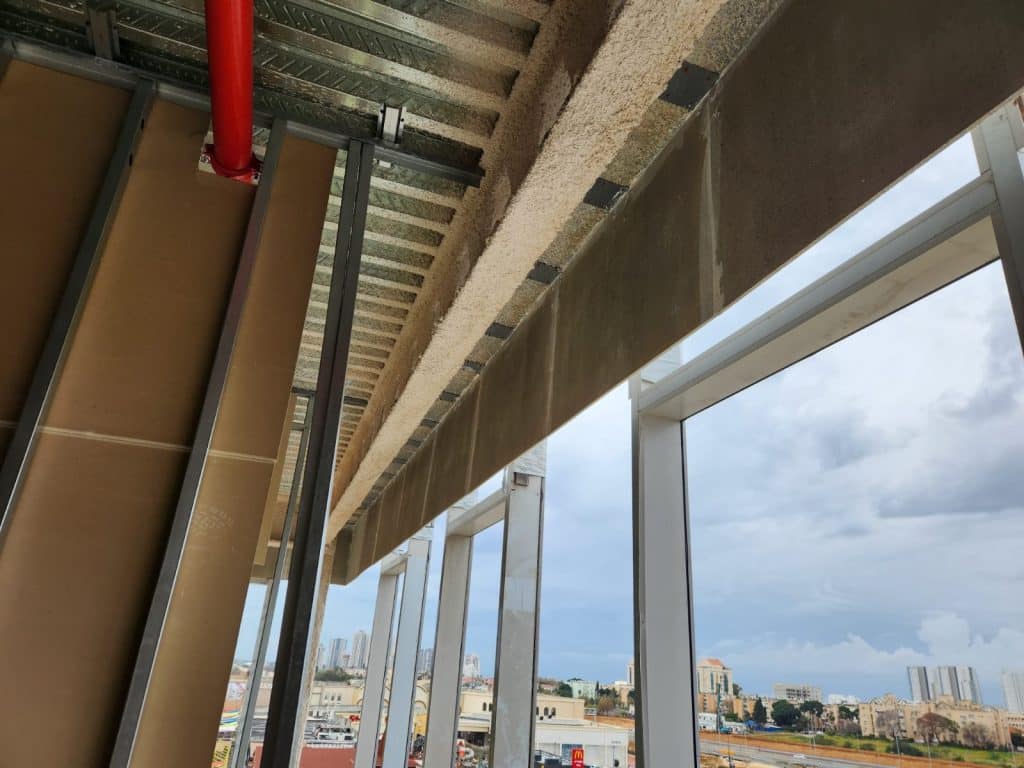

- סינר אש המחובר לקורות פלדה עם זווית לא רציפה
- סינר אש עולה מרצפת הבטון עם זווית רציפה
חומרים וגימור
הסינרים מבוצעים מלוחות עמידי אש באיכות גבוהה, בהתאמה לסוג הסביבה – חשופה או מוסתרת:
- לוח AQUAFIRE בעובי 12 מ"מ – לוח צמנט בורד בעל מראה מחוספס, מתאים לאזורים מוסתרים, ניתן ליישום עם שפכטל וצבע לפי הצורך.
- לוח PROMATECT 100x בעובי 12 מ"מ עם ציפוי לבד דו-צדדי – לוח על בסיס קלציום סיליקט וסידן, מעניק גימור חלק ודקורטיבי, מתאים במיוחד לאזורים גלויים.
פרויקטים נבחרים בהם בוצעה התקנת סינר חסין אש:
- YBOX רמת החייל, תל אביב
- מגדל מול החוף, חדרה
- קמפוס דיסקונט, ראשון לציון
- מגדל שרונה, כפר סבא
- ויתניה, פתח תקווה
- מגדלי עלית, רמת גן
- מגדלי ב.ס.ר, מחנה יהודה – ירושלים
- מגדלי איילה, באר יעקב
- משרדי כי"ל, באר שבע

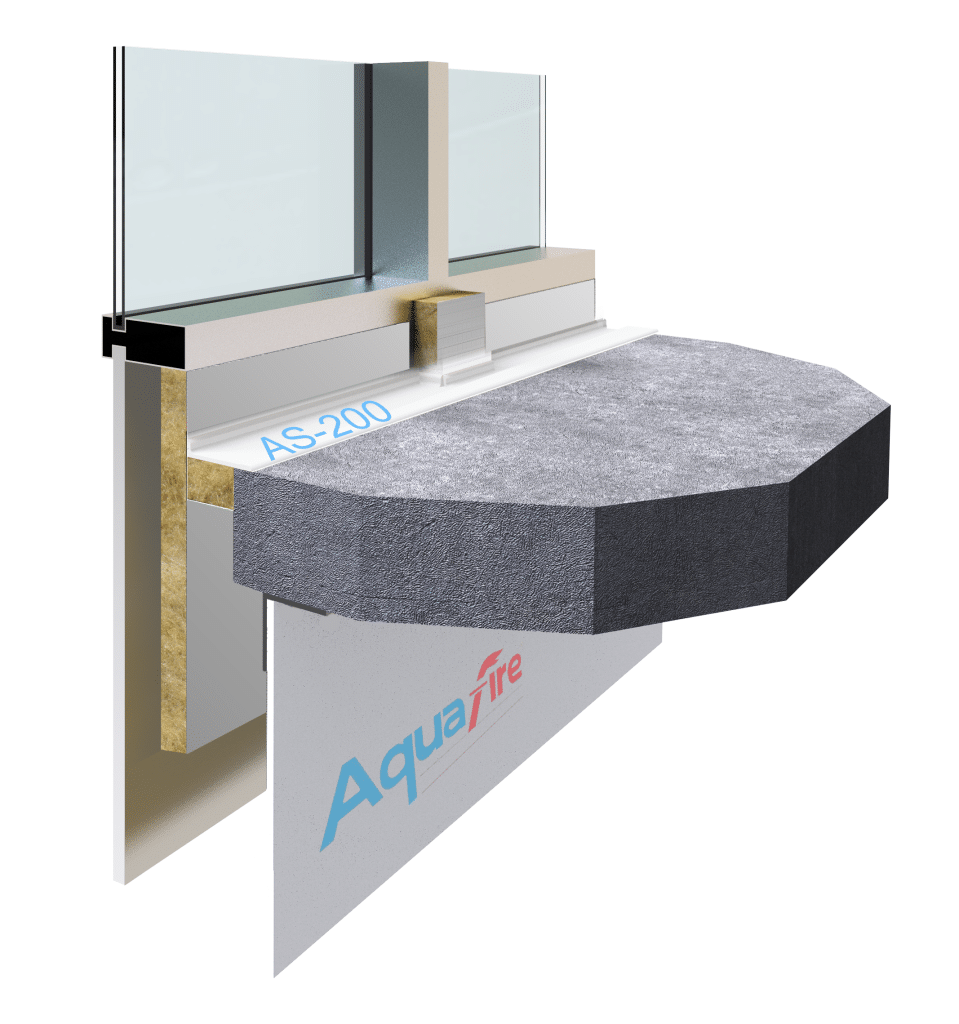

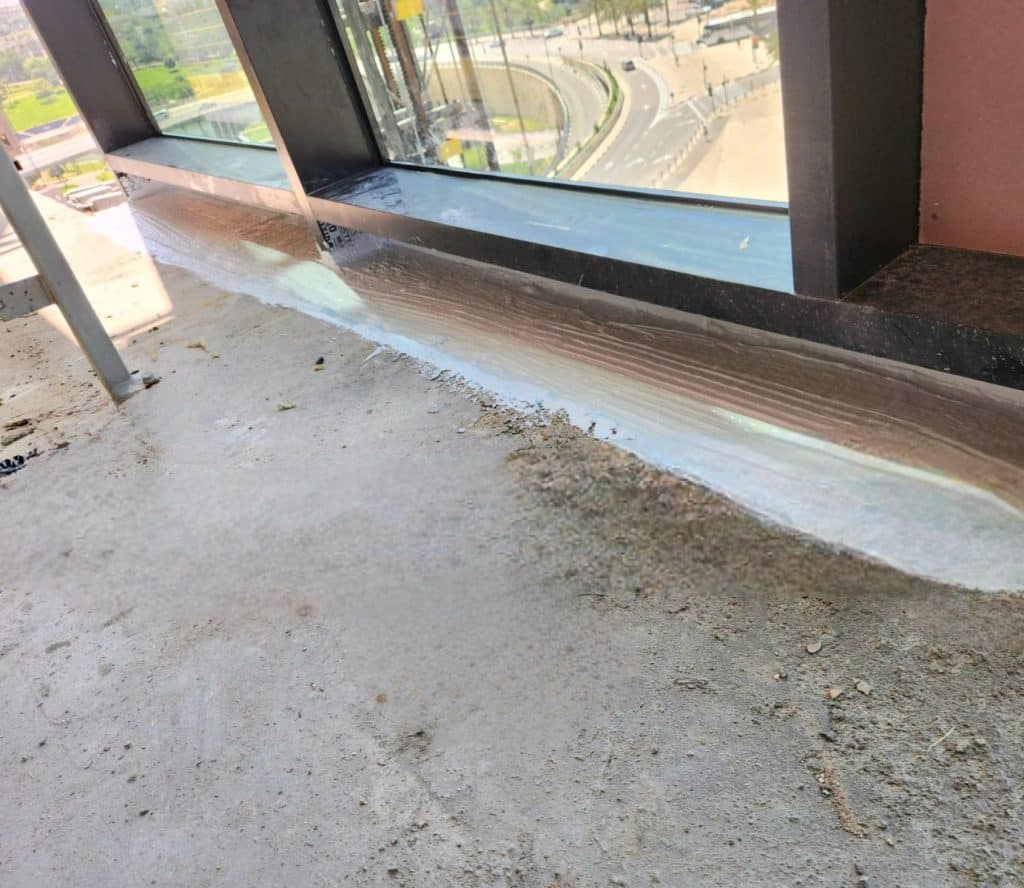

איטום מחסום עשן ואש בקירות מסך לפי תקן 2174
בעת בניית קיר מסך, נוצר בדרך כלל מרווח של מספר סנטימטרים בין דופן תקרת הבטון לבין קיר המסך עצמו. מרווח זה מחייב איטום יעיל כדי למנוע מעבר עשן ואש, באמצעות חומרים חסיני אש.
הדרישות העיקריות:
- יש לאטום את המרווח עם צמר סלעים ומסטיק אלסטומרי גמיש, העמיד לאש למשך 120 דקות לפחות.
- האיטום מתבצע על פי תקן ישראלי 2174, סעיף 8.6 – מחסומי אש במרווחים אופקיים בקירות מסך.
תקינות ואישורים נדרשים
בהיעדר תעודת בדיקה ישראלית ייחודית לפס תפר בקירות מסך, העבודה מבוצעת בהתאם לאחד מהתקנים הבינלאומיים הבאים:
- תקן אמריקאי ASTM E2307
- תקן אירופאי EN 1364-3 ו- EN 1364-4
תקנים אלו מגדירים את אופן הכנת גב קיר המסך בהתאם לצורתו ולפרטי תעודת הבדיקה של היצרן. כל יצרן מחזיק במספר רב של בדיקות שמתאימות לתצורות שונות של קיר מסך, לדוגמה: לחברת STI מארה"ב יש מעל ל-170 בדיקות עבור צורות שונות של קירות מסך.
דרישות ביצוע
- העבודה חייבת להתבצע על ידי מתקין מחסומי אש מוסמך בלבד.
- המזמין חייב להציג אישור מעבדה מוסמכת לפי תקן 2174 המעיד על ביצוע העבודה כנדרש.
ליווי מקצועי מלא לאורך הפרויקט ע"י פרומיגון
צוות ההנדסה והביצוע של החברה מלווה את הפרויקט משלב התכנון ועד לקבלת טופס 4:
- התאמת תעודת הבדיקה של חברת STI לתצורת קיר המסך
- אספקת שרטוט פתרון מותאם ללקוח
- ביצוע מוקאפ באתר לאישור יועצים ומבדקה מוסמכת
- התקנה על ידי צוות מוסמך תחת ניהול פרויקט צמוד
- הגשת תיק מסמכים (SUBMITAL) למעבדה מוסמכת לאישור סופי
- קבלת טופס 4 מאת כבאות והצלה בישראל
פרויקטים נבחרים בהם בוצעה התקנת מחסום עשן ואש לפי תקן 2174:
- YBOX, תל אביב
- בראשית, נתניה
- לנדמרק, תל אביב
- ויתניה, פתח תקווה
- 4006, הרצליה
סינר חסין אש הוא אלמנט בניין עמיד בפני אש המותקן בקירות מסך, שתפקידו למנוע את התפשטות האש בין קומות הבניין במקרה של שריפה. כאשר קיר המסך נפרץ עקב החום הגבוה, הסינר מהווה מחסום פיזי המונע מהלהבות "לקפוץ" לקומה שמעל, ובכך תורם משמעותית לבלימת התפשטות השריפה ושמירה על בטיחות הדיירים והמבנה.
Frog Leaping היא תופעה מסוכנת המתרחשת בזמן שריפה במבנים עם קירות מסך, כאשר החום העצום גורם לשבירת הזכוכית והלהבות פורצות החוצה ועולות כלפי מעלה, ובכך עלולות להצית את הקומה שמעל. הסינר חסין האש מונע את התופעה הזו על ידי יצירת מחסום פיזי עמיד לאש בין תקרת הבטון לקיר המסך, החוסם את נתיב הלהבות ומונע מהן להגיע לקומה הבאה.
התקנת סינרים חסיני אש מעוגנת בתקנות התכנון והבנייה תחת הסעיף "אלמנט ההפרדה האנכי" ומגובה בהנחיות נציבות כבאות והצלה. הסינר חייב לעמוד בדרישות תקן ישראלי 931 חלק 1 ולהוכיח עמידות של לפחות 90 דקות בפרמטר ההשלמות (Integrity) בבדיקה במכון התקנים הישראלי.
סינר חסין אש חייב להפגין עמידות של לפחות 90 דקות בפרמטר ההשלמות (Integrity) לפי תקן ישראלי 931. פרמטר זה בוחן את יכולת האלמנט למנוע מעבר של להבות וגזים חמים דרכו, ובדיקת העמידות מתבצעת בתנאים מבוקרים במכון התקנים שם הסינר נחשף לטמפרטורות גבוהות המדמות תנאי שריפה.
דרישות ההתקנה כוללות גובה מינימלי של 900 מ"מ (90 ס"מ) לסינר, ומיקום ההתקנה בין קצה תקרת הבטון לבין קיר המסך או על קורת הפלדה שבין קצה המבנה לקיר המסך. ההתקנה חייבת להתבצע באופן מדויק ומקצועי כדי להבטיח אטימות מלאה ומניעת כל נתיב אפשרי למעבר אש.
פרומיגון מציעה מגוון פתרונות מותאמים אישית כולל סינר היורד מתקרת הבטון עם זווית לא רציפה ולוח בודד, סינר עם קופסה צרה ודקורטיבית, סינר המחובר לקורות פלדה עם זווית לא רציפה, וסינר העולה מרצפת הבטון עם זווית רציפה. הגמישות התכנונית מאפשרת להתאים את הפתרון המושלם לכל מבנה תוך שמירה על האסתטיקה והעיצוב האדריכלי.
הסינרים מבוצעים משני סוגי לוחות עמידי אש באיכות גבוהה: לוח AQUAFIRE בעובי 12 מ"מ שהוא לוח צמנט בורד בעל מראה מחוספס המתאים לאזורים מוסתרים, ולוח PROMATECT 100x בעובי 12 מ"מ עם ציפוי לבד דו-צדדי המעניק גימור חלק ודקורטיבי ומתאים לאזורים גלויים.
לוח AQUAFIRE הוא לוח צמנט בורד בעל מראה מחוספס המתאים לאזורים מוסתרים וניתן ליישם עליו שפכטל וצבע לפי הצורך, בעוד לוח PROMATECT 100x הוא לוח על בסיס קלציום סיליקט וסידן עם ציפוי לבד דו-צדדי המעניק גימור חלק ודקורטיבי ומתאים לאזורים גלויים בהם נדרשת אסתטיקה גבוהה.
פרומיגון ביצעה התקנה של סינרים חסיני אש בפרויקטים נבחרים ברחבי הארץ כולל YBOX רמת החייל בתל אביב, מגדל מול החוף בחדרה, קמפוס דיסקונט בראשון לציון, מגדל שרונה בכפר סבא, ויתניה בפתח תקווה, מגדלי עלית ברמת גן, מגדלי ב.ס.ר בירושלים, מגדלי איילה בבאר יעקב ומשרדי כי"ל בבאר שבע.
בחירת חברה מקצועית ומנוסה כמו פרומיגון קריטית להבטחת איכות ובטיחות העבודה, שכן התקנת סינר חסין אש דורשת ידע ומומחיות בתחום מיגון האש, היכרות מעמיקה עם התקנים והתקנות, ושימוש בחומרים איכותיים ומאושרים. פרומיגון מציעה ליווי מלא משלב התכנון ועד לקבלת האישורים הנדרשים, תוך הקפדה על ביצוע מקצועי, יעיל ואסתטי.
